（一）智能移動式壓縮轉運箱
容積大小：8方/10方/12方/16方/18方/20方
1.產品技術描述
移動式壓縮轉運箱為我公司引進德國技術而研發的新一代垃圾壓縮處理設備，該設備由垃圾儲存箱、壓縮機構、翻斗機構、電液**系統等組成，配套拉臂車移動使用。設備具有結構緊湊、布置靈活、操作方便、不需建設廠房和基礎等特點，適用于街道社區、**、**、公園、廣場等各種垃圾收集轉運的場所，是城市環衛部門、各種企事業單位垃圾處理裝備的一種理想選擇。

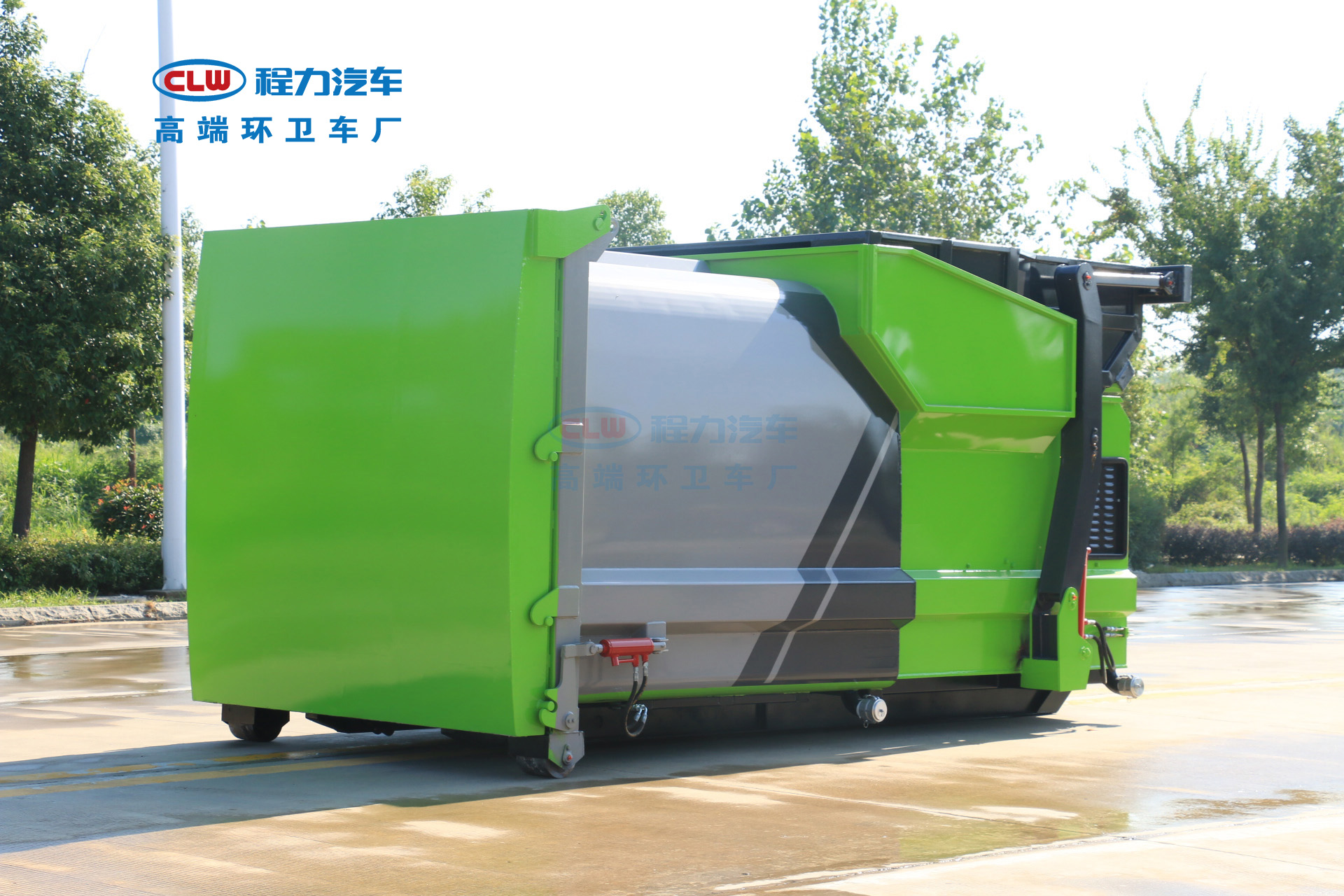

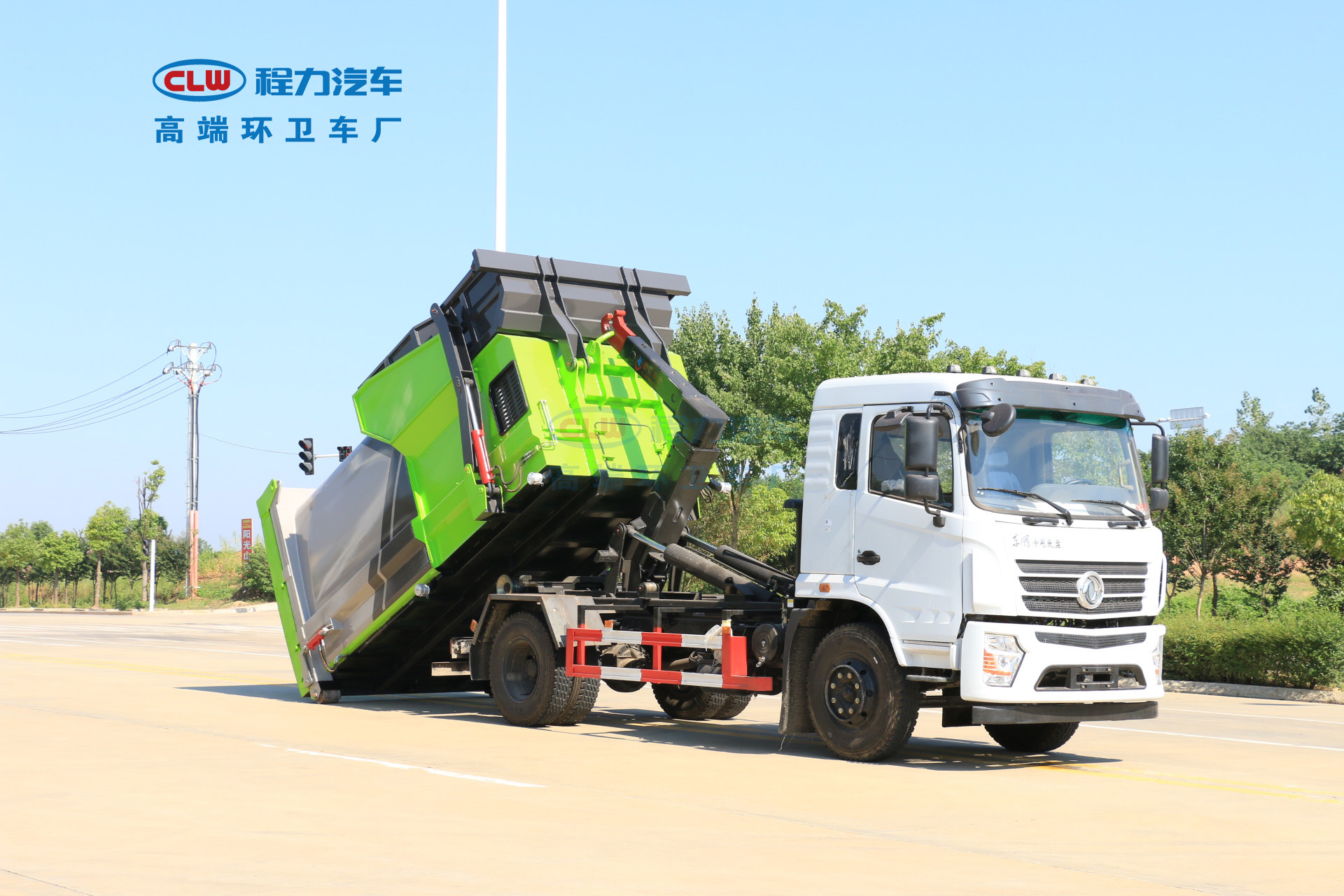

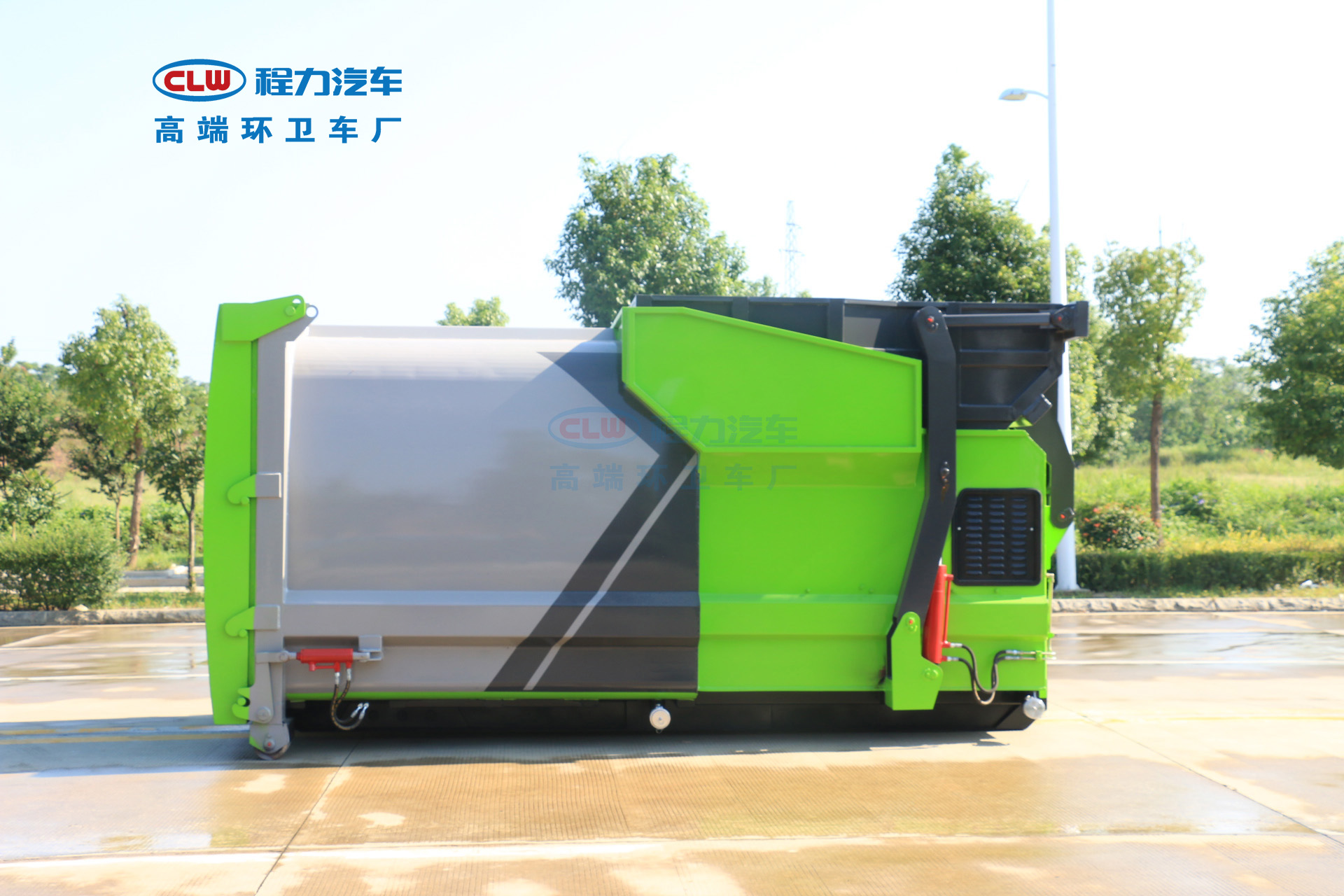

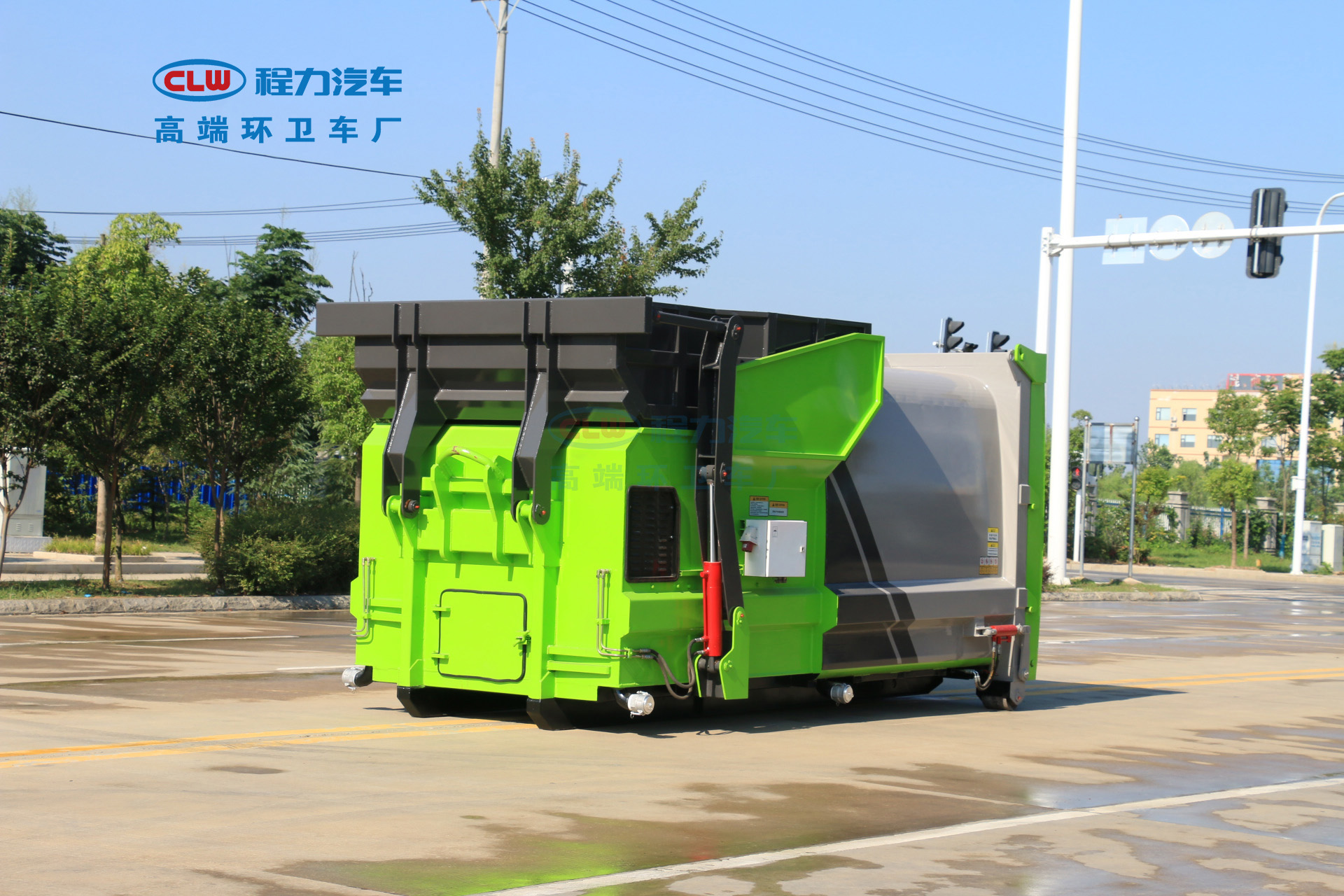

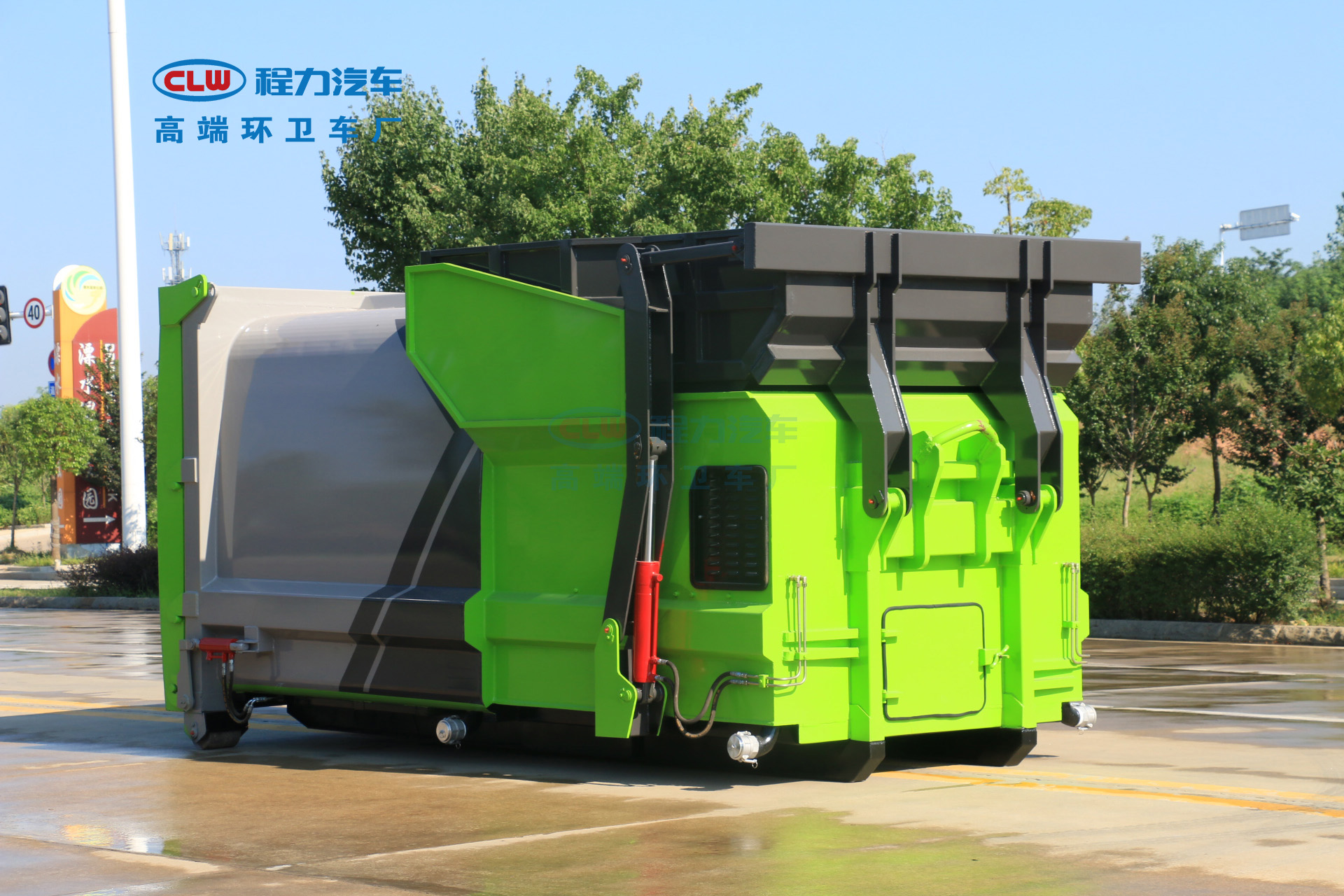

2.設備照片
方壓縮箱主要技術參數與配置
技術項目 | 技術參數 | 相應配置 |
型號 | 海納爾動力**單元，進口**臺達PLC**系統，信捷顯示器，施耐德電器開關，**臺達CPU處理器。 | |
外形尺寸:長*寬*高（mm） | ||
箱體容積（m3） | ||
翻料斗容積（m3） | ||
設備投料口高度mm | ||
底梁寬度mm | ||
導向輪輪距mm | ||
吊耳**高度(mm) | ||
液壓系統額定壓力（Mpa） | 意大利進口凱斯帕齒輪泵或馬祖齒輪泵 | |
**大壓縮力（KN） | ||
壓實密度（t/m3） | ||
運行噪音dB | ||
電機功率（Kw） | ABB定制專用電機 | |
電源 | ||
推頭循環時間（S） | ||
壓縮腔單次循環行程容積（m3） | ||
理論：單機處理垃圾量（m3/h） | ||
卸料后門開啟方式 | ||
整機重量（kg） |
4.產品工藝流程
5.產品的技術特點
（1）設備模塊化設計，可**作業，不需要配套其它設備和廠房，布置靈活；
（2）壓縮機功率達5.5kw，進料口容積大，設備工作效率高，抗高峰沖擊能力強；
設備具有后門“B 型”密封和底部儲水的雙重密封設計，整個箱體密封設計，垃圾運輸過程無二次污染；
垃圾箱整體為大弧形結構，其底板采用5mmQ345 高強度、耐磨鋼材，側板及頂板采用5mmQ345 高強度、耐磨鋼材,壓縮推頭的兩側板采用 10mmQ345 高強度、耐磨鋼材,壓縮倉的兩側板采用 12mm,10mm基板和耐磨板拼焊而成，滑動耐磨件采用高強尼龍 PA66，整體結構合理，使用壽命長；
垃圾儲存箱體采用前小后大的錐度設計，便于垃圾傾倒，并且壓縮腔前部設置有垃圾剪切和防垃圾反彈裝置；
設備采用PLC 可編程序**器，可實現人機信息對話、實時顯示系統狀態，**系統簡捷高效；
（7）電液**系統元器件均為國際知名品牌產品，設備使用安全可靠；
序號 | 型 號 | 名 稱 | 數量 | 品 牌 |
1 | YWZ-80T | 液位計 | 1 | HaiNaer |
2 | TAB0761B12P | 空氣濾清器 | 1 | CLEAN |
3 | HN15.01 | 機架組件 | 1 | HaiNaer |
4 | HN15.02.01 | 油箱組件 | 1 | HaiNaer |
5 | PT310250-155 | 液位液溫開關 | 1 | HaiNaer |
6 | 56274006 | 吸油濾油器 | 1 | HaiNaer |
7 | YLF150 | 風冷式油冷卻器 | 1 套 | HaiNaer |
8 | HR-012 | 液控單向閥 | 1 | ATOS |
9 | DHE-063 0/2-24DC | 電磁換向閥 | 3 | ATOS |
10 | DHE-063 2/2/A-24DC | 電磁換向閥 | 1 | ATOS |
11 | RVC0.M22.0G.0000 | 溢流閥 | 2 | VIS |
12 | HN15.02.03-01 | 閥 塊 | 1 | HaiNaer |
13 | HPCK-12 | 單向節流閥 | 2 | 華液 |
14 | WDR1**/4 | 單向閥 | 1 | VTOZ |
15 | 8252.84.2517 | 壓力傳感器 | 1 | TRAFAG |
16 | MCS-G1/4 | 測壓接頭 | 1 | MCS |
17 | WDR10A-10 | 單向閥 | 1 | VTOZ |
18 | PLP20.14D0 /ALP2A-D-20 | 齒輪泵 | 1 | CASAPPA /MARZOCCHI |
19 | MS112L-4-B35-5.5（頂置） | 電動機 | 1 | HaiNaer |
20 | HN11.03-01/CR24 28X50-Z17.29X24 | 鐘罩/聯軸器 | 1 | HaiNaer |
21 | EEPE4BC-P10B | 回油過濾器 | 1 | HaiNaer |
22 | 配套膠管 | 1 套 | PARKRE |
（8）設備能耗損失效率參數：壓縮機連續工作 2h 后的油箱內油溫：≤45℃
（9）設備安全參數要求：設備的絕緣電阻率：≥350MΩ；
（10）料斗舉升機構滿載時任意工作位置停止 15min 油杠桿沉降量：≤3mm。
（11）產品所有結構件均經過拋丸、除銹、噴涂處理，與垃圾直接接觸的鋼材均進行了酸洗、磷化等防腐處理，整機防腐性好。
料斗上料結構示意圖
主要組成單元：
1、翻料斗：垃圾的裝填容器3m3，可將翻料斗內的垃圾傾倒入壓縮腔的機構；
2、壓縮機頭：由動力單元（PLC自動**）、“W”型壓縮頭和裝填腔組成，將料斗送入的松散垃圾壓入垃圾箱內；
3、動力**單元：動力及**系統，驅動壓縮頭將垃圾壓入箱體；
4、箱體：垃圾容器，集裝壓縮垃圾；
5、鎖緊機構：采用液壓連桿機構鎖緊固定后門；
6、尾門：垃圾箱體后蓋，密封箱體內垃圾或打開后傾卸垃圾。
